緊湊型霍爾效應測量係統

緊湊型霍爾效應測量係統

係統具有集成的硬件和軟件係統
，旨在測量和分析樣品的電子特性
，是霍爾效應測量係統的便攜版本
，在全球範圍內使用。

由於係統設計的原因

，永磁體有兩種不同的磁場選項。基於永磁體的配置提供標準係統中可用的 0.6T 或高達 1T 的磁場。

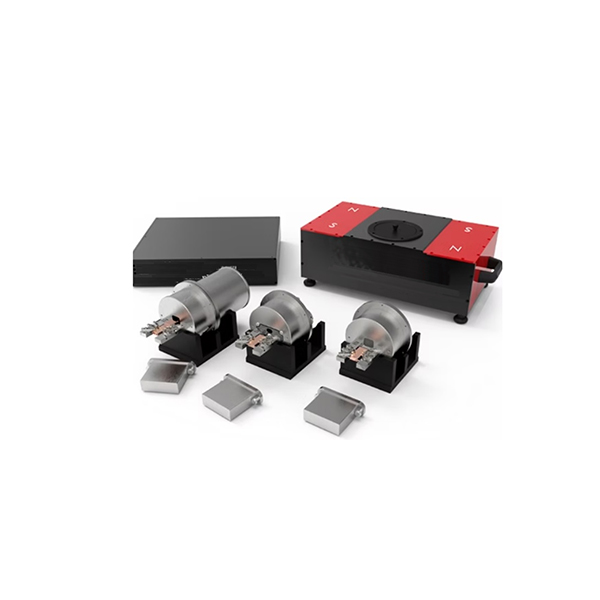

該係統包括 20K 至 800K 溫度之間的“低溫測量頭-LT”、“高溫測量頭-HT”和“室溫頭-RT”。

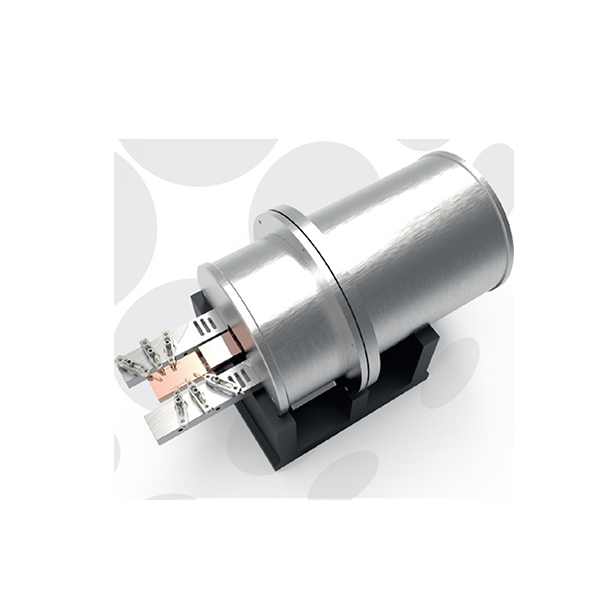

低溫測量頭的設計使使用液氮（LN2 / 無製冷劑）以較低的成本進行冷卻過程。

同時，該係統包括易於定位到係統中的試樣區域，測量頭內的 3 維移動探針係統。

該係統的控製器設計用於在 +/- 2nA 至 +/- 20mA 的電流範圍內輕鬆、精確地作。

通過設計，所有連接都可以通過兩根帶有連接器端子的電纜在係統部件之間進行，並且係統和計算機之間隻需要一根 USB 電纜。

設備基於 LabView 的軟件可在 Windows ®作係統上平穩運行。

功能/選項

載體濃度 ： 10⁷ – 10  ²¹ 1/cm ³

移動性 ： 1 – 10⁷ cm² /Vs

電流：±2nA à ±20mA

電阻率：10⁻⁴ – 10⁹ Ω.cm

溫度範圍 ： 4K – 800K

磁場選項：0.6 T / 1.0 T / ±1.0 T（可調）

•電阻率測量範圍：10-4至10+9  歐姆-cm（取決於樣品）

•遷移率：1至10+7cm2/Volt-sec（取決於樣品）

•濃度：每立方厘米10+7至10+21（取決於樣品）

•電流源：±2 nA至±20 mA
，±100 mA可選

，±12 V合規

•可測量的霍爾電壓：0.10μV

•支持van der Pauw以及霍爾條形樣品

•磁場：0.6特斯拉或1特斯拉永磁體

•80-800K（±5%）溫度範圍，低溫分辨率為±0.2K，±1 K

高溫分辨率。單個係統中的整個溫度範圍。

•更低和更高的溫度範圍是可選的

•Pt-100電阻溫度計
、750K加熱器和PIO溫度控製器

•通過USB接口進行計算機控製

•樣品尺寸為5mm x 5mm至15mm x 15 mm
，厚度<2mm

•由控製軟件控製的磁鐵自動移動
