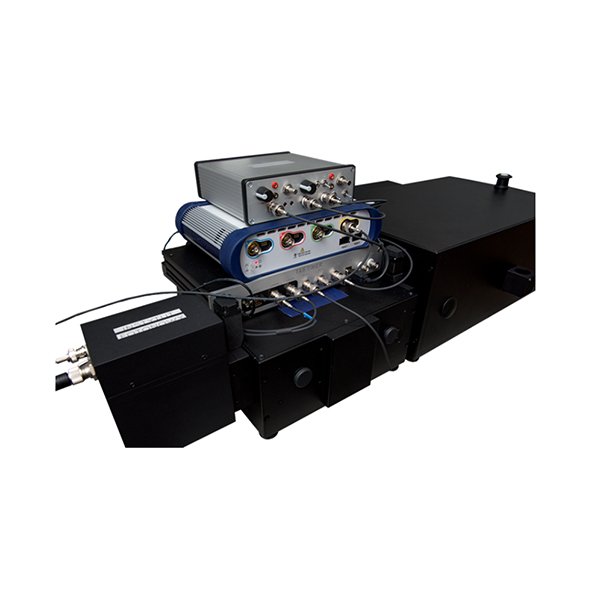

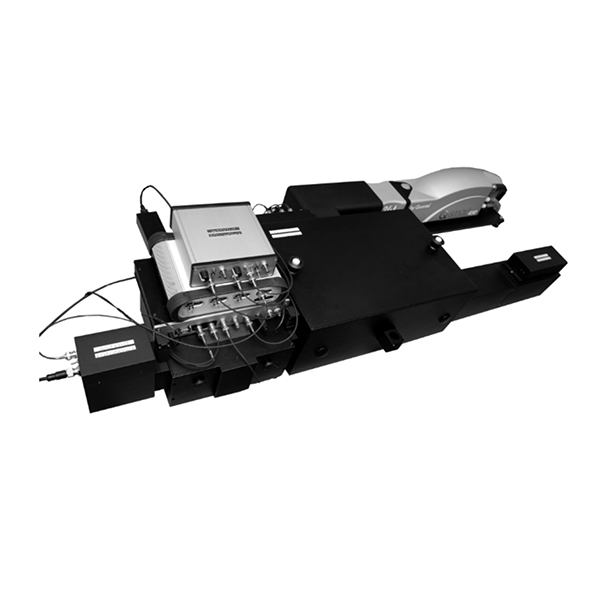

瞬態吸收光譜（閃光光解光譜儀）

瞬態吸收光譜儀
，也稱為閃光光解光譜儀，用於測量光激發樣品中量子態之間的躍遷
，檢查短壽命光子激發瞬變。 測量適用於液體和固體樣品類型。基態樣品通過強激光脈衝被激發到激發態。脈衝可能會感應出

短壽命的中間體，例如較高能級的電子、自由基或離子。 在液體和薄膜的情況下，通過測量穿過樣品的白光束的透射率/吸光度，或在粉末和不透明散裝樣品的情況下測量樣品的反射率來監測去激發過程。白光束由

氙燈產生。 係統提供的功能可以測量激光脈衝誘導的熒光和磷光。 通過電化學擴展，可以研究浸沒在電解質中的固態樣品。當檢查與電解質接觸的樣品時，實驗過程中可能會施加額外的偏壓電位。這提供了一個

多了控製參數，並擴展了實驗的靈活性。

測量參數：

• 樣品的透射率/吸光度或反射率（以納秒時間刻度表示）

• 激光誘導熒光光譜

• 光激發瞬變的壽命

• 樣品室輸入和輸出上的激光束強度

• 電化學樣品的 I-V 特性（帶電化學延伸）

• 激光脈衝期間樣品和電解質之間的電流（使用模擬恒電位儀)

係統配置：

• 封閉的樣品室

• 帶水冷係統和脈衝發生器的氙燈

• 激光
  ，通常是 Nd：YAG


  ，可以選擇高次諧波甚至 OPO

• 用於 UV、VIS 和 IR 光譜範圍的光柵

• 示波器

• 光電倍增管

• 同步係統所有組件的計時器

• 電化學工作站提供電化學樣品的全部特性

• 帶鉑電極和 Ag/AgCl 參比的電化學比色皿

• 樣品室，樣品室將測量設置與背景漫射光和外部電磁場進行屏蔽。它配備了一個安全係統，打開腔室後斷開氙燈和激光源的電源
  ，以及簡單穩定地安裝多種不同實驗裝置的係統。可以提供具有不同光

路和樣品比色皿的內部測量裝置，並根據各自的實驗要求進行調整。

技術參數：

樣品室

• 當樣品室打開時斷開氙燈和激光器電源的安全係統

• 使用樣品比色皿輕鬆穩定地安裝多種不同的實驗裝置

  兩個光電二極管：位於腔室入口和輸出端，用於測量激光脈衝功率

氙燈

• 150 W 氙氣燈

• 水冷係統

• 低電磁發射點火器

• 光強度穩定模式，提供光束的恒定光功率

• 默認光束直徑：8 mm

• 與濾光片輪結合使用以修改探測光譜

氙燈脈衝發生器

• 脈衝持續時間：2 μs ÷ 2 ms

• 脈衝電流：8.5 ÷ 595 A

激光源

• 激光器類型：具有 1064 nm 基線的 Nd：YAG

• 多達四個諧波發生模塊：213 nm、266 nm、355      nm、532 nm

• 光束直徑：5 mm

• 脈衝持續時間：5 ns

• 光束功率：532 nm：200 mJ，350      nm：100 mJ （10 Hz）

• 樣品室入口處可以使用任何其他激光類型或 OPO

濾光輪

• 至多 6 個過濾器

• 默認提供兩個邊緣（長通）濾光片：400 nm 和 600 nm

• 可選的空氣質量過濾器安裝在濾光片輪中，與氙燈耦合

光電倍增管

• 陽極到陰極電壓範圍：500 ÷ 1200 V

• 光譜範圍：160 ÷ 900 nm

恒電位儀
，標準或模擬

• 標準電化學工作站（用於設置偏置電位和慢速電流測量）：

     – 帶寬：500 Hz

     – 采樣：1 kHz

     – 電流分辨率：1 pA 至 100 nA（取決於範圍）

• 模擬電化學工作站（用於快速光電流測量和固定偏置電位）：

     – 帶寬：500 MHz

     – 偏置電流補償

     – 測量範圍：10 mA/V;1 mA/V;100 μA/V;10 μA/V;1 μA/V;100      μA/V

• 偏置電位範圍：-5 V ÷ 5 V

• 雙電極或三電極配置

定時器

• 時間解析：50 us

• 觸發頻率：可通過軟件調整以匹配激光脈衝速率

• 控製實驗定時和同步：激光脈衝、示波器、輸入和輸出快門、恒電位儀

• 通過軟件作

• 兩個輸入通道
  ，用於測量激光脈衝功率

示波器

• 帶寬：300 MHz

• 采樣率：5GSample/s

實驗裝置

標準配置

• 瞬時吸收

• 準 Co 線性瞬態吸收

• 激光誘導熒光

電化學

• 粉末樣品的漫反射率

• Diffuse Reflectance 固態樣品與電解質接觸時的反射率

電化學擴展優勢

瞬態吸收光譜儀（閃光光解光譜儀）以納秒時間分辨、寬光譜覆蓋
、多種探測模式、電化學擴展能力為優勢，為光化學

、光物理、材料科學、光電化學等領域提供強大的激發態動力學研究平台。從液體到固體，從透

射到反射，從常規模擬到電化學控製

，本係統助您深入探索光激發瞬變的奧秘。
