混合能源實驗室係統

混合能源實驗室係統

燃料電池-電池混合動力係統，使用戶能夠了解和研究各種混合動力設置下的單個組件和係統行為。設計為一個實驗室
，以支持專注於燃料電池
、電池技術
、混合動力係統、能源管理和儲能應用的工程課程。對於當今

的工科學生來說，深入理解電化學能量轉換和儲存的應用至關重要。特別是當它涉及快速增長的固定
、便攜式和移動混合動力係統市場時。該係統為應用研究的高級培訓提供了一個實驗平台。

主要特點

•燃料電池-混合動力電池

•電池充電/放電

•電池和燃料電池模型分析和比較

•電氣特性的計算和評估

•能源管理

•用戶開發的控製算法

•根據實際係統驗證模型

•混合動力係統設置：ups
、自主電源、備用電源係統、HEV/FCEV

軟件

我們基於LabVIEW™的軟件允許用戶控製硬件
、係xi統tong操cao作zuo和he設she置zhi，以yi各ge種zhong格ge式shi收shou集ji和he顯xian示shi數shu據ju
，並bing為wei研yan究jiu和he實shi驗yan進jin行xing數shu據ju擬ni合he。用yong戶hu可ke以yi通tong過guo使shi用yong他ta們men的de控kong製zhi算suan法fa來lai設she置zhi係xi統tong參can數shu
，然ran後hou運yun行xing實shi時shi仿fang真zhen，從cong而er根gen據ju真zhen實shi係xi

統驗證他們的模型。采集的數據可以導出到外部應用程序，如MATLAB™和MS Excel等。

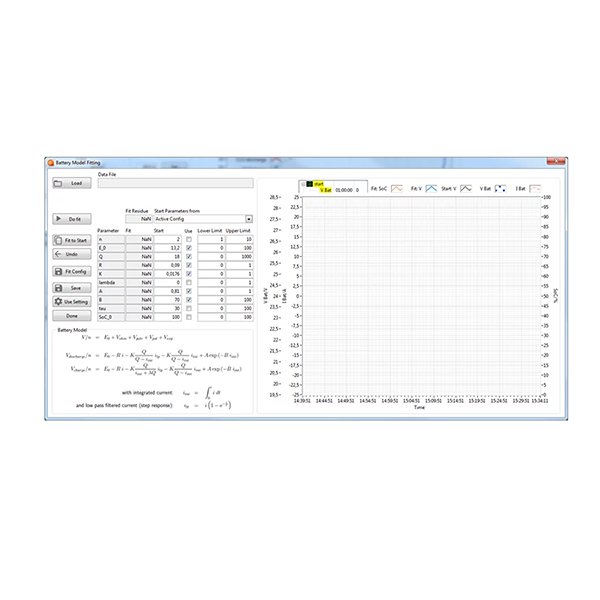

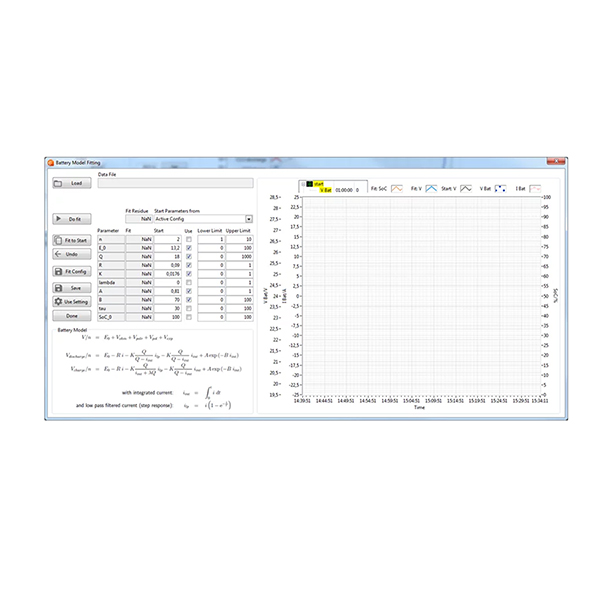

•電池建模和數據擬合

•混合能源管理

•應用程序編程接口（API）

係統概述

控製和實驗PC

•係統概述

•實時顯示和數據測量

•實驗執行

係統概述模塊

•係統參數和控製顯示

電子負載

•電氣負載模擬

•操作模式：CC、CV
、CP、CR

•手動或軟件支持的控製

電池係統模塊

•電池容量的選擇

•可連接外部電池

電力電子模塊

•電池充電調節的配置

•調節直流或交流電壓的準備

•帶通電電路的逆變器

•傳感器係統

燃料電池組件

•成熟的Nexa 1200 W燃料電池

•不受監管的DC Outout

•氫氣消耗測量

•煙囪溫度監測

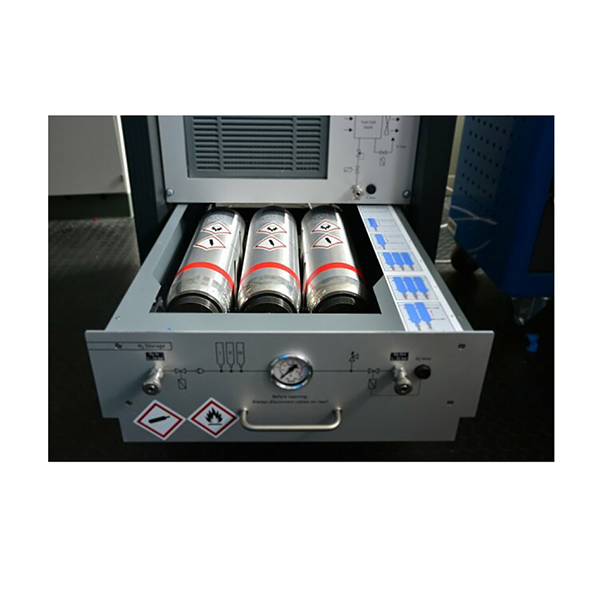

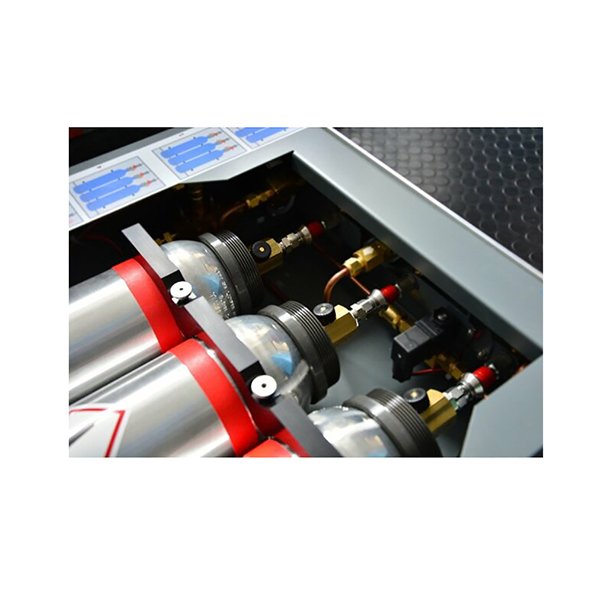

H2存儲模塊

•Heliocentris金屬氫化物罐

•儲存溫度監測

混合係統的實際應用

增程器

•係統切換規劃

•整個係統的範圍計算

自主電源

•係統運行時與電網斷開連接，因此其尺寸必須設計為始終自主運行

•從內部能源供應開始

混合動力電動汽車

•係統設計允許與典型配置相同的配置

•燃料電池混合動力電動汽車（FCEV）

不間斷電源（UPS）

•在UPS模式下
，係統在電網故障時提供連續電源，以確保連續電源

•電池和燃料電池運行之間的自動切換

非常適合專注於以下課程

•電池技術（建模）

•電池係統和控製

•應用燃料電池技術

•電池-燃料電池混合動力

•電化學儲能與轉換

•可再生能源儲存

•電動和混合動力汽車（HEV/FCEV）

•備用電源係統

•微電網和智能電網

說明書和實驗材料

培訓材料有助於教師創造更具互動性和專業性的課堂體驗。準備好的實驗和軟件支持的練習簡化了係統的使用。

實驗手冊包括：

•學習目標和內容：實驗執行說明和特定主題的問題和示例答案

•評估模板

•詳細的操作手冊

實驗包括：

•特殊應用的係統設計：備用
、應急電源（UPS）
、自主電源、升壓

、增程器

•檢查電池模塊、燃料電池模塊
、直流轉換器的運行行為

•效率和能量轉換的確定

•檢查高達1.5 kW的負載階躍變化

•特征曲線的生成

這套混合能源實驗室係統超越了基礎原理演示，它是一個 麵向“科研級”教學和“教學型”科研的跨界平台。它成功地將 工業級的硬件可靠性
、研究級的軟件開放性、工程教育的係統性 融為一體。對於旨在培養能夠勝任新能

源汽車
、分布式儲能
、智能微電網等領域研發工作的高級工程人才 的院校而言，此係統不僅是開設前沿課程的主要設備，更是激發創新、產出實質性研究成果的 孵化器，是連接學術理論與產業實踐的 關鍵橋梁。
